Проектирование ливневой канализации в программе Ландшафтный Дизайн 3D
11 минут
5.0
Оценок: 3
(Ваша: )
Проект сделан в программе Ландшафтный Дизайн 3D
Проект сделан в программе Ландшафтный Дизайн 3D
Проект сделан в программе Ландшафтный Дизайн 3D
Без спроектированной ливневки грунт переувлажняется, фундамент разрушается, а газоны превращаются в болото. Чтобы сделать ее правильно, стоит начать со схемы. В статье покажем процесс проектирования ливневой канализации с нуля. Для этого будем использовать Ландшафтный Дизайн 3D. Плюсы программы:
- интуитивный интерфейс — для прокладки труб достаточно двух кликов;
- готовая база элементов — дождеприемники, трубы, дренажные колодцы;
- смета — цена и количество компонентов расчитываются автоматически;
- работа с рельефом — можно сделать уклон, холм или даже водоем.
Windows 11, 10, 8, 7
Зачем нужно проектирование ливневой канализации
Многие владельцы участков считают, что ливневку можно сделать «по ходу»: выкопал траншею, уложил канализационную трубу, поставил решетку. Такой подход приводит к переделкам и лишним тратам. Вот четыре причины, почему сначала нужно создать детальный проект, а лишь потом браться за лопату:
- Оптимальное размещение дождеприемников. На плане легко увидеть все низины и места застоя воды. В программе вы сможете расставить точечные и линейные приемники ливневых стоков именно там, где они нужны.
- Минимум пересечений с другими инженерными сетями. На участке могут быть газ, водопровод, дренаж, кабель освещения. Схема ливневки помогает развести подземные коммуникации так, чтобы они не мешали друг другу.
- Точная смета материалов. Завершив проект ливневой канализации, вы сможете подготовить полный список материалов и работ с ценами. Он поможет избежать перерасходов и ситуаций, когда нужно срочно ехать в магазин из-за нехватки двух метров трубопровода.
- Упорядоченный монтаж. С готовым планом вы можете поэтапно копать траншеи, не боясь ошибиться. А если нанимаете бригаду — проект станет техническим заданием, от которого нельзя будет отступить.
По сути, ливневка — это система подземных трубопроводов, призванная собирать и отводить стоки. Талая и дождевая вода с крыши дома стекает в водосточную систему. Чтобы не допустить ее разлития по участку, проектируется ливневая канализация.
Необходимость в ней возникает в двух случаях. Первый можно назвать эстетическим: вода уходит самотеком (если участок расположен под уклоном или в почве преобладает хорошо впитывающий влагу песок). Владелец просто не хочет, чтобы потоки хаотично текли по рельефу, образуя лужи, а аккуратно уходили в канализационные стоки.
Второй сценарий продиктован уже суровой необходимостью. Он касается участков с тяжелыми глинистыми почвами, которые не способны быстро впитывать большой объем влаги. Похожая проблема возникает и тогда, когда дом располагается в низине. В таких условиях вода не может уйти самотеком и застаивается, поэтому обустройство ливневки из элемента благоустройства превращается в обязательную меру. Потоки с кровли следует отводить централизованно: во-первых, чтобы избежать заболачивания территории, а во-вторых — и это критически важно — чтобы сохранить целостность фундамента здания.
Стоимость проекта
Если заказывать проектирование ливневой канализации в профильной компании, цена будет зависеть от площади участка и сложности рельефа. Для стандартных 6–10 соток с ровной поверхностью чертеж с расчетами обойдется в 15–25 тыс. рублей. Если есть перепады высот, близкие грунтовые воды или требуется привязка к существующим зданиям, стоимость проектирования вырастет до 40–60 тыс. рублей.
Однако для простого дачного участка вы можете продумать ливневку самостоятельно в программе Ландшафтный Дизайн 3D. Этот софт не требует инженерных знаний, а результат получается наглядным и достаточно детальным для монтажа своими руками. Вы сэкономите десятки тысяч рублей и сможете полностью контролировать все этапы.
Что включает проект ливневой канализации
Любой профессиональный проект состоит из графической и текстовой частей. На чертежах обязательно должны быть:
- Разводка поверхностного водоотвода. На плане отмечаются все инженерные сооружения, включая дождеприемники, пескоуловители и т. д. Также нужно добавить зоны сбора воды — крыши, площадки, газоны.
- Трассы подземных трубопроводов. Это линии, соединяющие дождеприемники с дренажными колодцами или точкой сброса. Нужно указать диаметры трубопроводов и их материалы — ПВХ, гофрированный полиэтилен и т. д.
- Уклоны и глубины. На схеме проставляются стрелки уклона труб и отметки глубины заложения. Для отвода дождевых стоков достаточно 30–50 см, но в зонах проезда глубина увеличивается.
- Смотровые и перепадные колодцы. На плане должны быть отмечены места их установки и основные параметры — глубина, диаметр, тип. Подбирать характеристики нужно с учетом предполагаемого объема стоков.
- Точка сброса. Из чертежа должно быть понятно, куда в итоге попадет вода — в центральную ливневую сеть, придорожную канаву, дренажный колодец или поле.
Источник: ginkoveyka, freepik.com
К проекту системы ливневой канализации нужно приложить таблицу со списком всех элементов, их типами, количествами, размерами. Она называется спецификацией. Если дополнить ее расчетами цен, получится смета.
Также в пояснительной записке стоит добавить примечания по монтажу. Здесь необходимо указать технические требования СНиП, глубину промерзания грунта в регионе, параметры утепления труб, а также рекомендации специалистов. Наиболее важную информацию, такую как глубина промерзания, стоит вынести в сносках прямо на чертеже.
Как сделать проект ливневой канализации в программе Ландшафтный Дизайн 3D
Качественное водоотведение зависит от огромного количества параметров. Справиться своими силами можно, когда вода не угрожает основанию дома. Если ливневка нужна лишь в эстетических целях, чтобы не ходить по лужам после дождя, можно обойтись без сложных расчетов и специальных программ. Достаточно самостоятельно наметить схему расположения дождеприемников и определить трассы, по которым вода будет отводиться в сторону.
Если вы видите, что вода подолгу стоит на рельефе или уходит под дом, о самостоятельности стоит забыть. Лучше всего обратиться к профильным специалистам, которые проведут геологические и геодезические изыскания: выполнят послойную разбивку грунта, определят уровень залегания водоносных слоев и рассчитают скорость ухода воды.
В сложных случаях одна лишь ливневка почти никогда не используется как самостоятельное решение. Поэтому мой главный совет: если отвод воды — это вопрос долговечности вашего дома, подходите к задаче комплексно. Ливневую канализацию следует проектировать и монтировать в неразрывной связке с дренажной системой, так как это единый механизм защиты участка от избыточной влаги.
Ландшафтный Дизайн 3D — это не профессиональная САПР, а наглядный планировщик для домовладельцев. Вам не придется разбираться в слоях, стилях линий и типах листов. Все объекты просто перетаскиваются на поле, а программа сама подсчитывает длину коммуникаций с учетом диаметров труб. Итоговую схему можно распечатать и использовать при монтаже ливневой канализации.
Windows 11, 10, 8, 7
Рассмотрим, как сделать проект ливневой канализации частного дома пошагово.
Шаг 1: Начертите участок

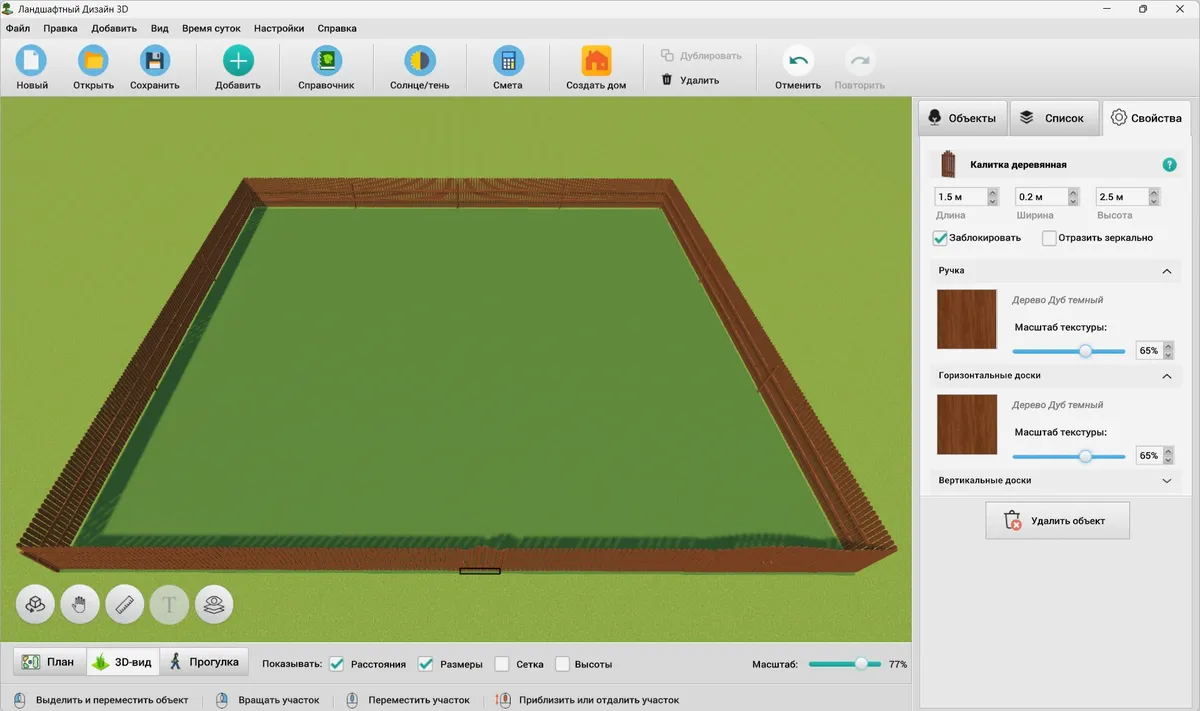

Выберите форму и габариты территории, нажав на кнопку «Нарисовать участок». Сразу на этом этапе проектирования добавьте забор с калиткой и воротами, чтобы лучше ориентироваться.
Шаг 2: Добавьте здания

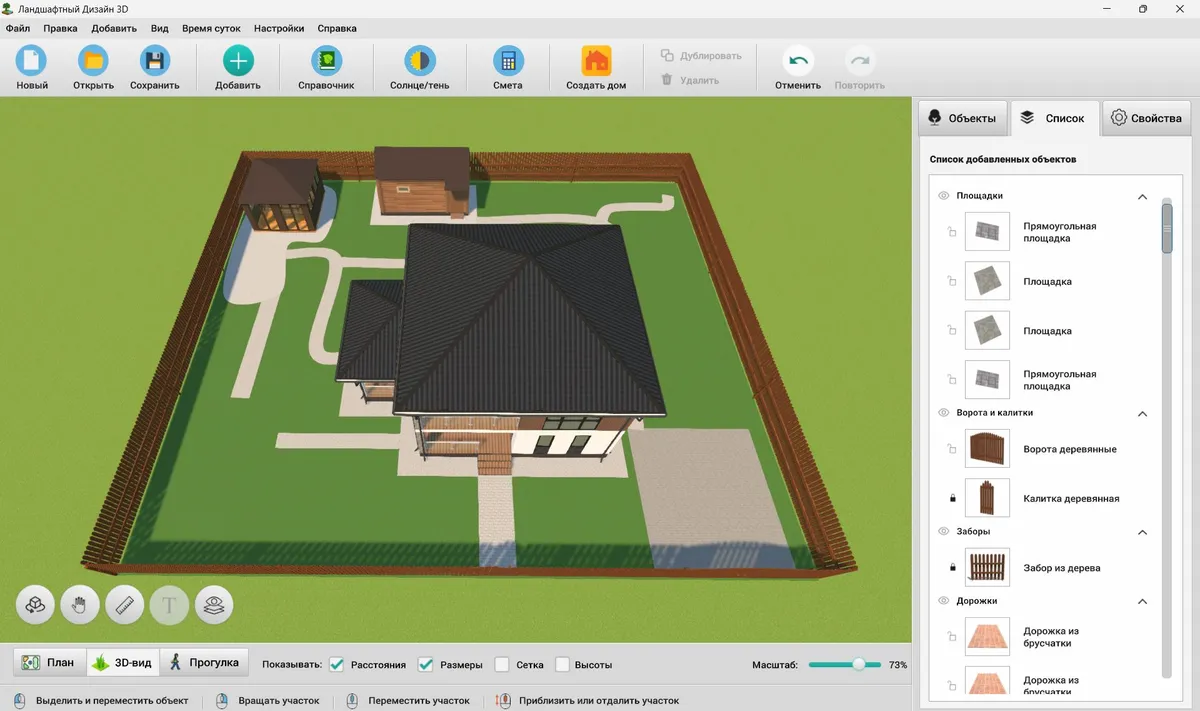

Планировщик позволяет работать с моделями домов и построек из каталога или загружать новые. Добавьте на план коттедж, беседку, сарай и прочие объекты. Их необходимо размещать максимально точно — ливневка будет привязана к их местоположению. Для замеров в программе есть инструмент «Линейка», вы найдете его в нижнем левом углу. Чтобы между зданиями было удобно перемещаться, наметьте дорожки.
Если у вас нет модели дома, а в каталоге не нашлось нужной, постройку можно смоделировать с нуля. Для этого нажмите кнопку «Нарисовать строение».
Шаг 3: Добавьте дождеприемники

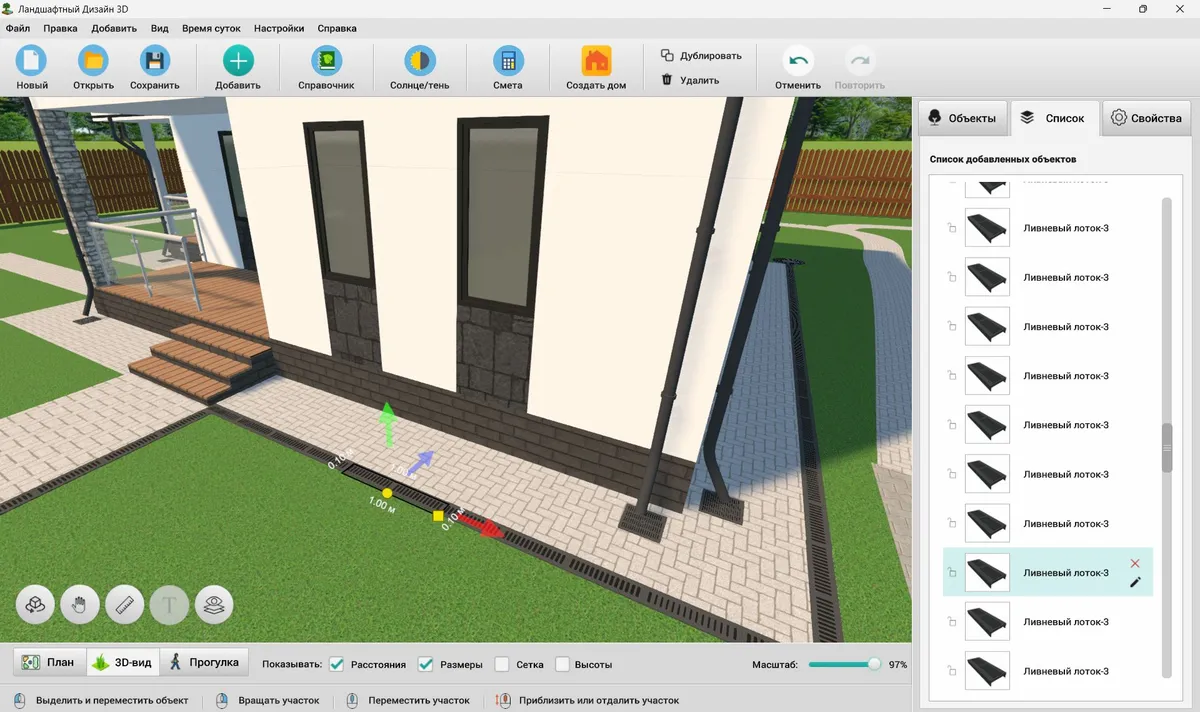

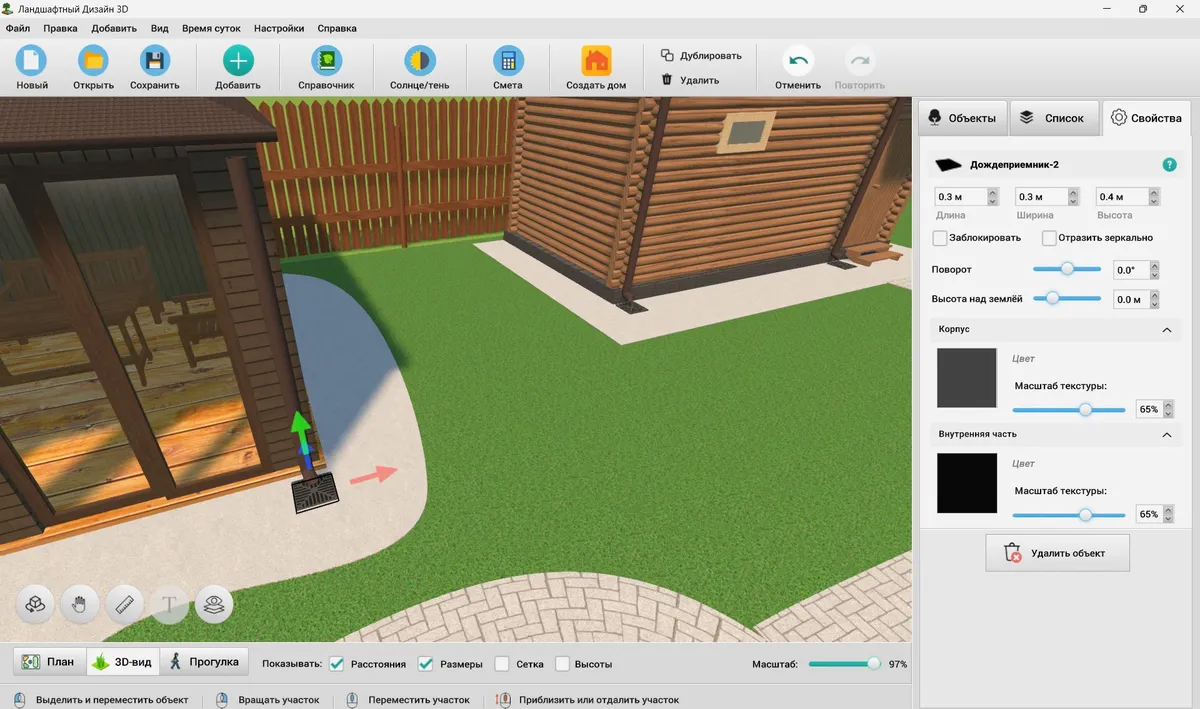

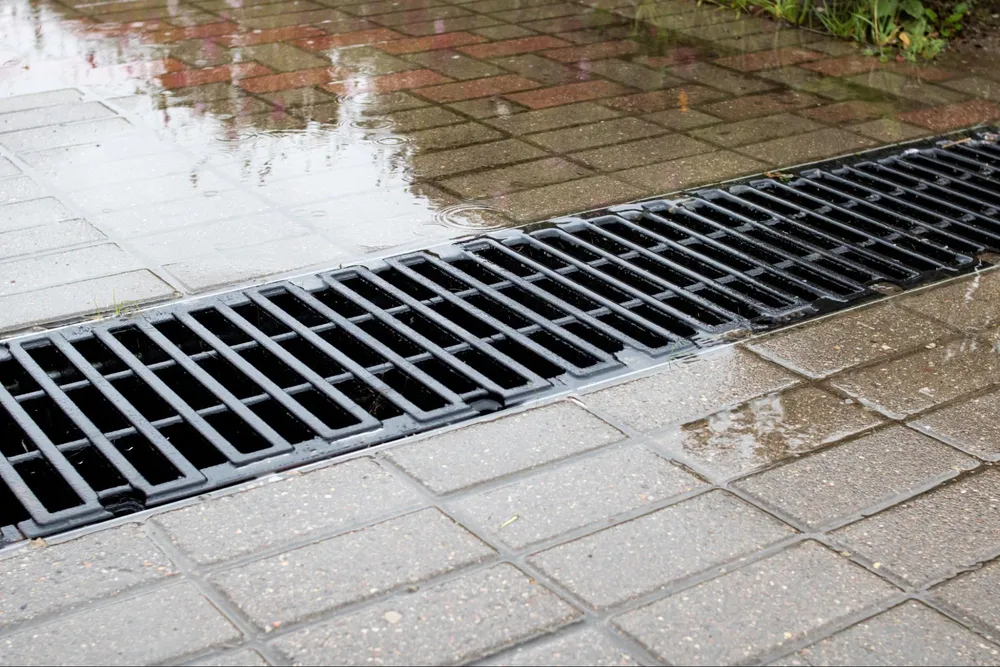

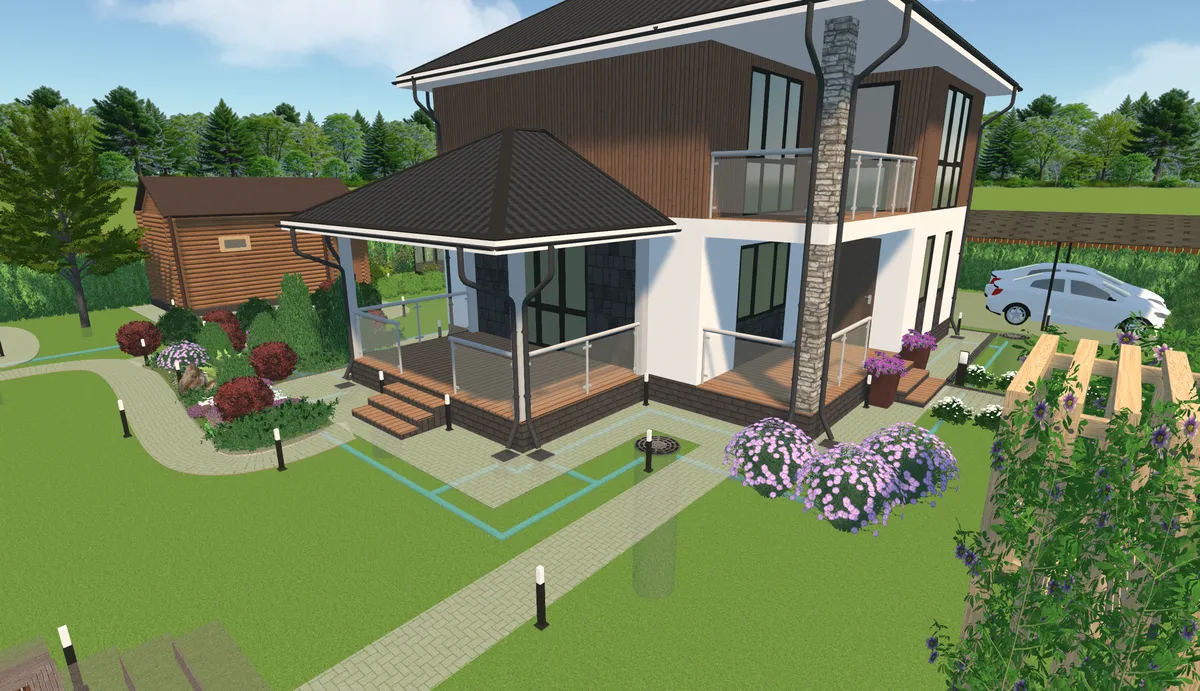

Для размещения инженерных коммуникаций перейдите в раздел «Дренаж». Добавьте желоба водостоков у кровли дома, соедините их с вертикальными трубами. Расставьте точечные дождеприемники под каждым водосточным стояком. Затем добавьте линейные лотки перед входом в дом и у беседки — они собирают воду с плитки.
Длину каждого элемента можно настраивать на вкладке «Свойства». Используйте эту функцию, если работаете с большим домом.
Подробнее о размещении лотков и колодцев для сбора поверхностных стоков читайте в статье как сделать дренаж на участке.
Добавьте ливневки у входа, затем у беседки и других строений.
Шаг 4: Разместите колодец

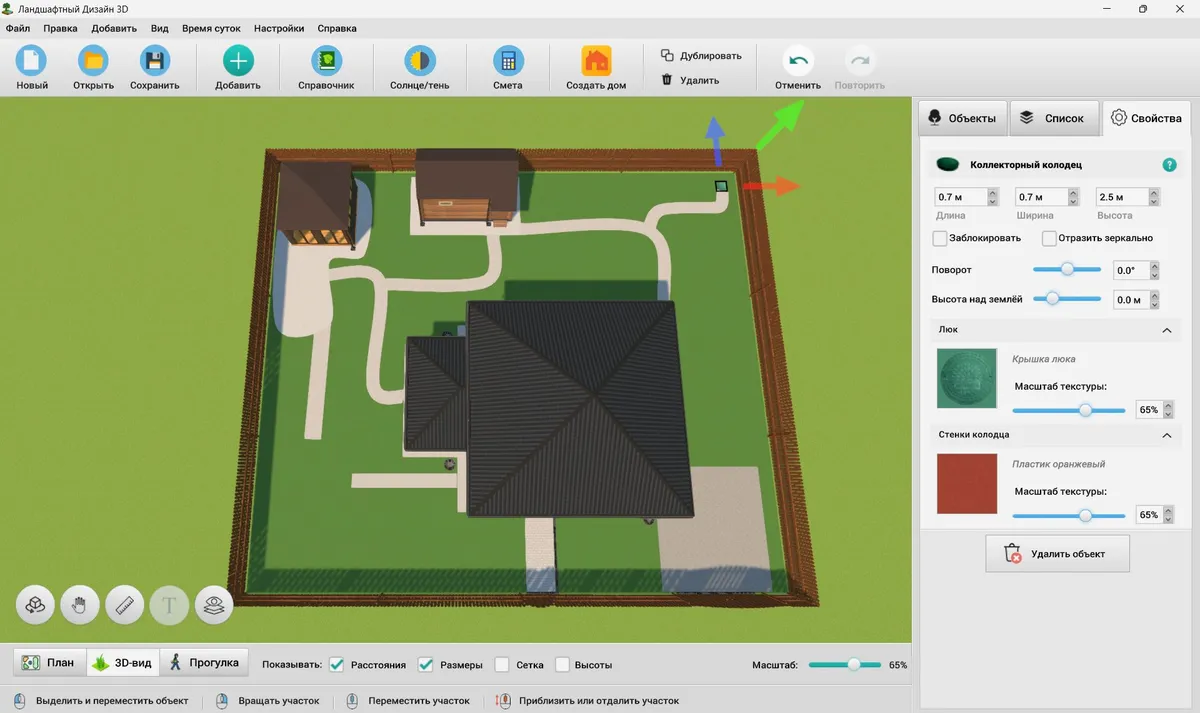

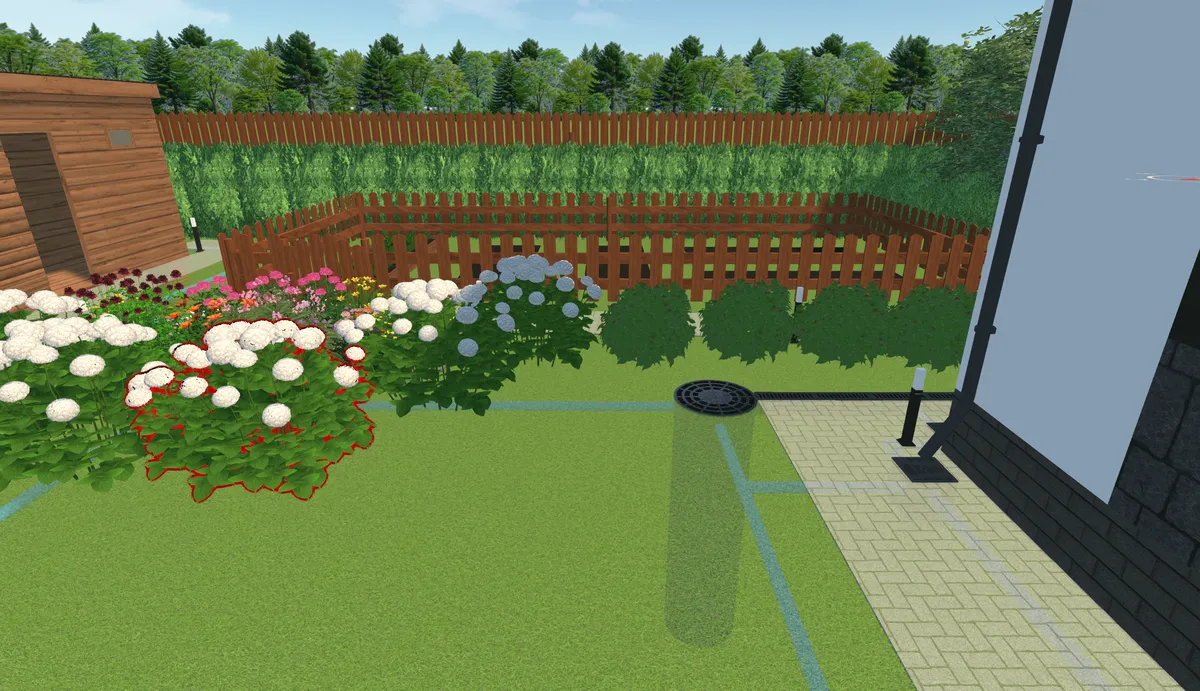

Если участок неровный, колодец для сбора дождевых стоков нужно размещать в самой нижней точке. Найдите его в каталоге и добавьте на план. Именно в этом месте будет сходиться дождевая канализация.
Шаг 5: Начертите трубы

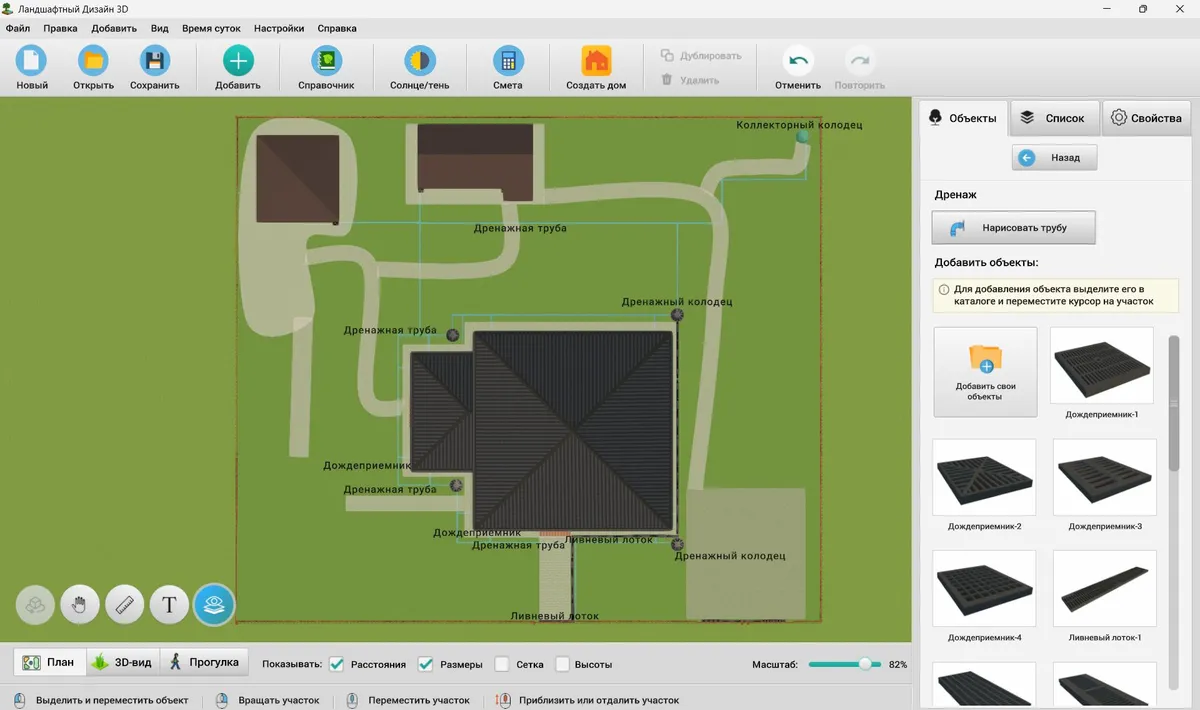

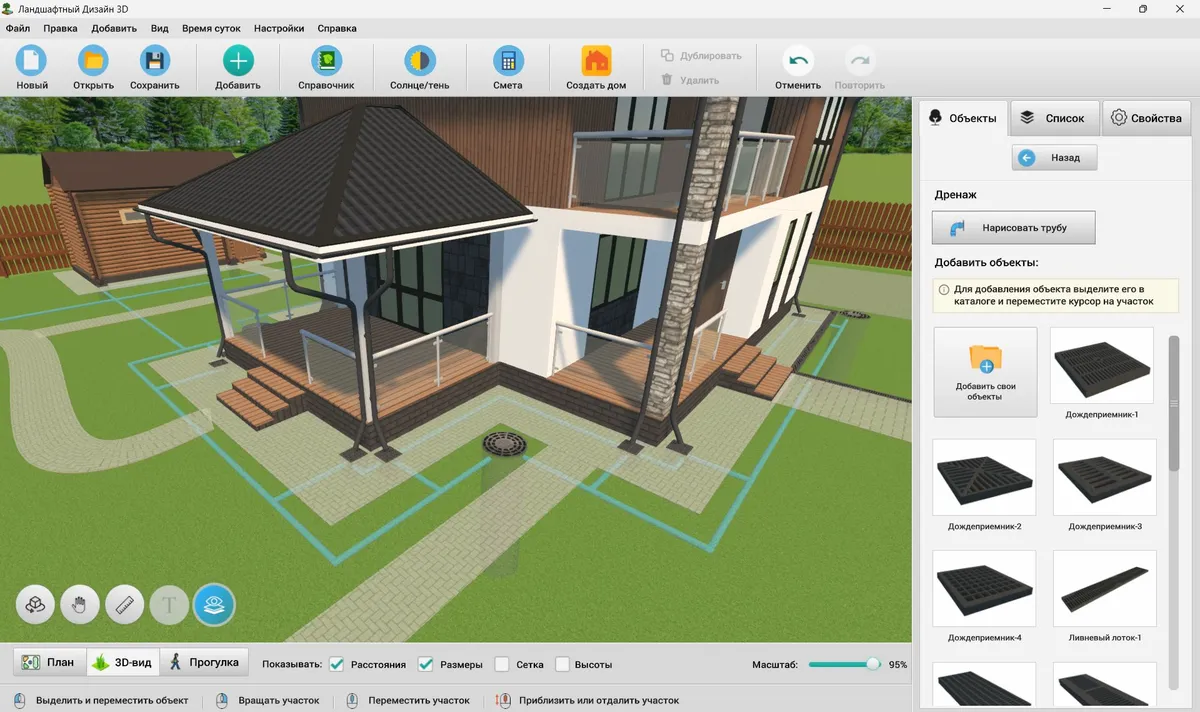

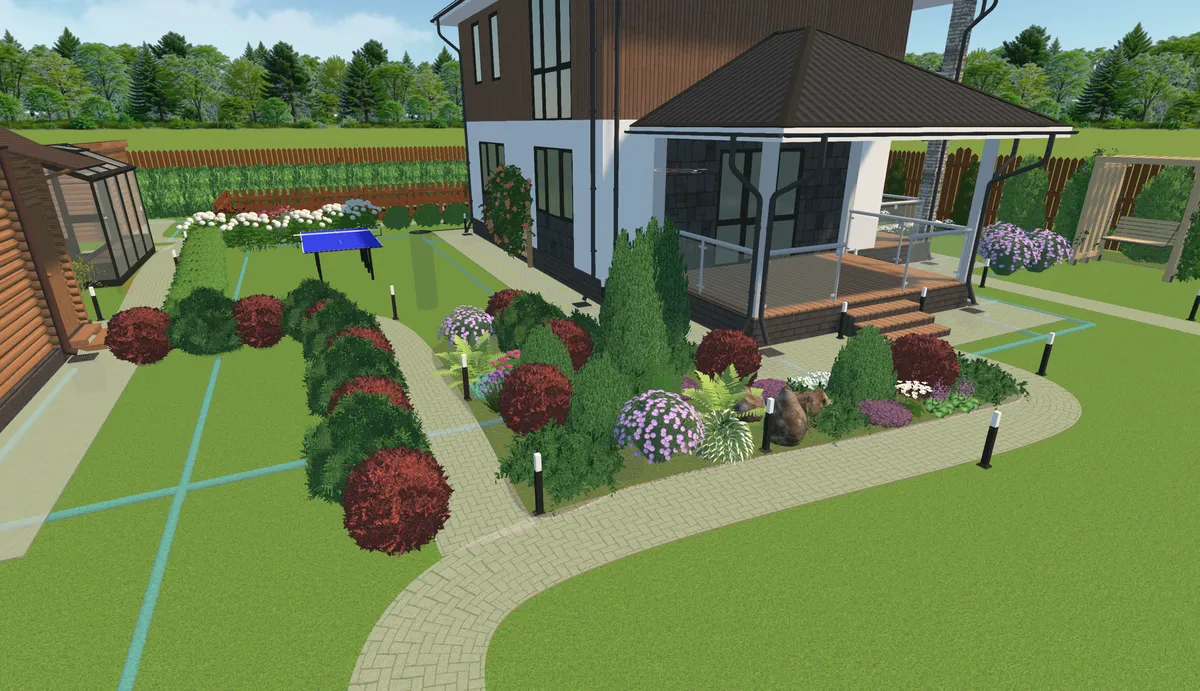

Соедините разрозненные дождеприемники в единую сеть. Проложите между ними трубы и проведите магистраль к коллекторному колодцу. На этом создание проекта ливневки можно считать оконченным. Остается лишь создать спецификацию и отправить чертеж на печать. Если хотите получить правильный расчет стоимости, добавьте в таблицу расценки.
Даже если специалисты по ландшафтной инженерии грамотно подготовят проект и точно рассчитают все глубины, непосредственно монтажом системы будет заниматься другая бригада. Поэтому важно понимать, как контролировать процесс и на какие нюансы обратить внимание.
Совет 1. Прямые трубы и ревизионные колодцы
Основа основ любых подземных коммуникаций заключается в том, что все участки трубопровода должны быть прямыми. Если где-то нужен угол, он должен быть выполнен через ревизионный или смотровой колодец. Практика показывает, что в 99% случаев система забивается именно на углах. Если смонтировать протяженный трубопровод со скрытыми изгибами без ревизионных люков, вы просто не сможете его прочистить. Образуется глухой засор, устранение которого потребует колоссальных затрат времени, нервов и денег.
Совет 2. Не забывайте про уклон
Следующий принципиальный момент — строгое соблюдение уклона. Он должен быть равномерным на всем пути следования стоков: от точек сбора воды до точки сброса. Логика предельно проста: если проложить трубы без уклона, вода начнет застаиваться. А поскольку вместе с осадками в систему неизбежно попадает грязь и мелкий мусор, отсутствие нормального протока приведет к заиливанию и полному зарастанию труб. Если их прихватит резким морозом, то попросту разорвет льдом, и вся система выйдет из строя.
Совет 3. Заранее определите, куда будет уходить вода
Еще на этапе проектирования нужно четко понимать, куда именно будет уходить собранный объем воды. Это может быть централизованная поселковая ливневка, глубокая придорожная канава или специальный водопоглощающий колодец. Классическая ошибка неопытных исполнителей — собрать прекрасную сеть водоотведения и вывести ее в приемную емкость размером условно с ведро. Нужно понимать, что с крыши площадью в сто квадратов за один хороший дождь сходят десятки, а то и сотни литров воды. В крошечном приемнике она просто не успеет впитаться в грунт, резервуар моментально переполнится, потоки хлынут через край обратно на участок.
Совет 4. Качественный насос для сложных участков
Наконец, нужно быть готовым к тому, что рельеф участка не позволит отводить стоки под уклон (таких территорий сейчас много, и с каждым годом становится больше). И поскольку уровень скопления вод обычно находится ниже, чем место их отведения, владельцу не обойтись без насоса, который должен быть надежным и качественным. Хорошо, если это будет канализационный или дренажный насос, потому что чистая ливневка — это миф. Вместе с дождем с крыши смывается пыль, листва и грязь. Поэтому насос должен обладать достаточной мощностью, чтобы справляться с пиковым притоком воды во время сильных ливней и высокой износостойкостью для долгой работы с загрязненной средой. Только так вы обеспечите бесперебойное отведение воды и избавите себя от необходимости постоянно ремонтировать оборудование.
Другие возможности программы Ландшафтный Дизайн 3D
Помимо проектирования ливневок, приложение позволяет:
- продумать, где расположить дом, гараж, забор, дорожки, зоны отдыха, водоемы;
- расставить дождеватели — это полноценная программа для проектирования автополива;
- спланировать дренаж участка с трубами и колодцами;
- разработать схему освещения территории;
- упростить проектирование наружной канализации;
- продумать водо-, электро- и газоснабжение;
- оценить освещенность участка в разное время суток и сезоны;
- создать дендроплан и подобрать растения по справочнику: в каталоге программы доступно более 300 растений для сада.
