Руководство по созданию дренажа на участке
своими руками

Почему дренаж на участке так важен

Дренаж — это комплекс инженерных решений, позволяющий управлять водными потоками. Он помогает собирать, фильтровать и отводить избыточную влагу за пределы территории или в специальные резервуары. Без такой системы влага бесконтрольно накапливается в верхних слоях почвы, что приводит к каскаду негативных последствий для строений, растений и самого грунта.

Вот лишь часть проблем, которые решает продуманная дренажная система:

• Защищает фундамент и подвал от подтопления и разрушения. Постоянная влага в грунте приводит к морозному пучению зимой. При замерзании жидкость расширяется и создает давление на основание дома, что чревато появлением трещин в стенах. Также сырость — прямая причина развития плесени в цокольных помещениях.
• Эффективно борется с заболачиванием территории. Дренаж обеспечивает быстрый отвод талых и дождевых вод. Это позволяет комфортно передвигаться по двору и не носить грязь в дом уже через несколько часов после ливня.
• Спасает корни растений, газон и садовые культуры от намокания и гниения. Большинство растений, кроме особо влаголюбивых, плохо переносят постоянное переувлажнение корневой системы. Дренаж создает здоровый водно-воздушный режим в почве, необходимый для роста.
• Препятствует вымыванию плодородного слоя и разрушению дорожек. Постоянные потоки подмывают основание плитки. Это приводит к просадкам, после которых нужна перекладка.
• Предотвращает образование ледяной корки на дорожках. Жидкость уходит вглубь, а не застаивается у поверхности, поэтому зимой не так скользко.

Есть несколько ситуаций, в которых такая система не просто важна, а необходима. Пройдитесь по этому чек-листу. Если заметили хотя бы одно совпадение со своим случаем, то обязательно подумайте, как сделать дренаж на участке:

• Территория расположена в низине, у подножия склона или в естественном водосборнике. При таком рельефе вода с окружающих территорий сама по себе будет затапливать участок.
• Преобладают глинистые грунты, которые отличаются очень низкой водопроницаемостью. Они не дают жидкости уйти вглубь, поэтому территория превращается в своеобразную чашу.
• Даже после небольшого дождя лужи стоят более суток. Земля долгое время остается влажной, вязкой и липкой.
• Уровень грунтовых вод поднимается выше 1,5–2 метров от поверхности в сезон дождей или весной. Это можно понять по наполненности близлежащих колодцев. Если летом ведро летит вниз несколько секунд, а весной почти сразу бьется о поверхность — проблема точно есть.
• На территории уже есть или планируются капитальные постройки с заглубленным фундаментом, подвалом или цоколем. Такие сооружения восприимчивы к затоплению.
• Планируется устройство обширных площадок с твердым покрытием. Асфальт, бетон и другие плотные материалы будут блокировать естественное впитывание осадков.

Основные виды дренажа

Выбор системы зависит от того, с какой именно проблемой вы боретесь. Часто для эффективного осушения участка требуется комбинация нескольких видов.

Точечный

Это самый простой тип, предназначенный для сбора жидкости в конкретных, заранее известных местах. Он не создает разветвленную сеть, а оперативно решает локальные проблемы. Чаще всего он используется непосредственно под водосточными трубами для перехвата мощного потока с крыши. Также имеет смысл организовать ливневку возле входной двери, где часто образуются лужи. Если вы моете машину на территории, не забудьте обустроить ливневку и на стоянке.

Основной элемент такой системы — пластиковый или бетонный дождеприемник с декоративной решеткой сверху. Внутри обычно есть съемная корзина, которая задерживает листву и крупный мусор, предотвращая засоры. Приемник подключается к подземной пластиковой трубе, которая отводит собранную жидкость в ливневую канализацию или специальный дренажный колодец.

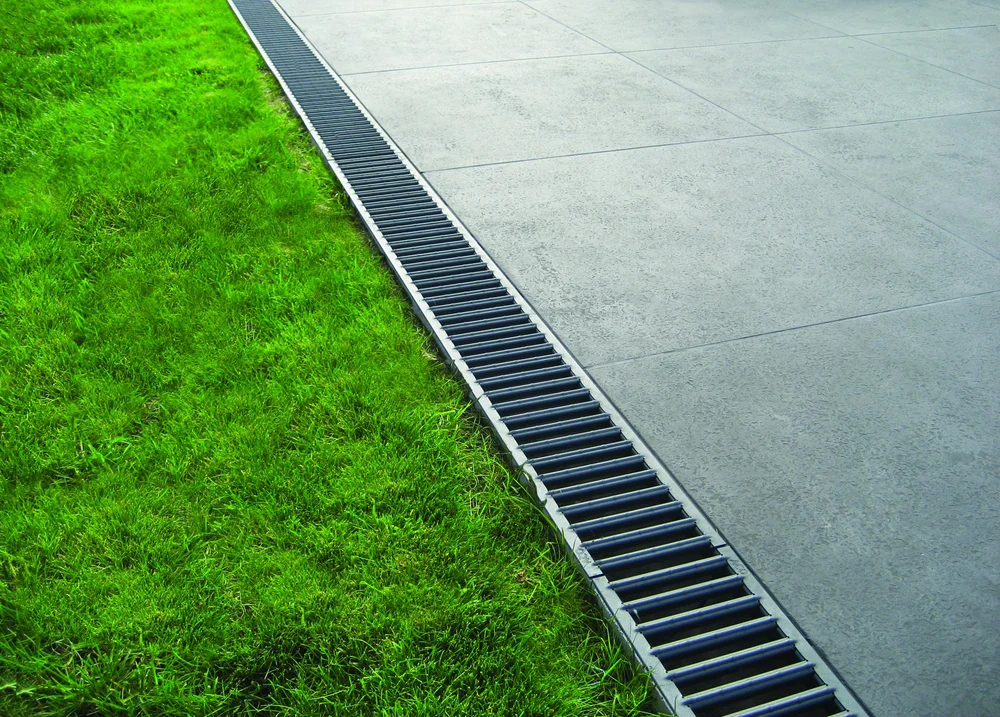

Поверхностный

Такая система отвечает за сбор дождевой и талой воды с обширных площадей до того, как она впитается в грунт. Она идеально подходит для местностей с выраженными естественными уклонами и неровностями.

Линейный дренаж представляет собой сеть неглубоких лотков, выполненных из пластика, полимербетона или бетона, и закрытых прочными решетками. Лотки укладываются в грунт с уклоном и соединяются в сеть. Они эффективно перехватывают воду, стекающую с мощеных дорожек, отмостки вокруг дома и въездных площадок. Такие решетки выполняют как защитную, так и декоративную функцию.

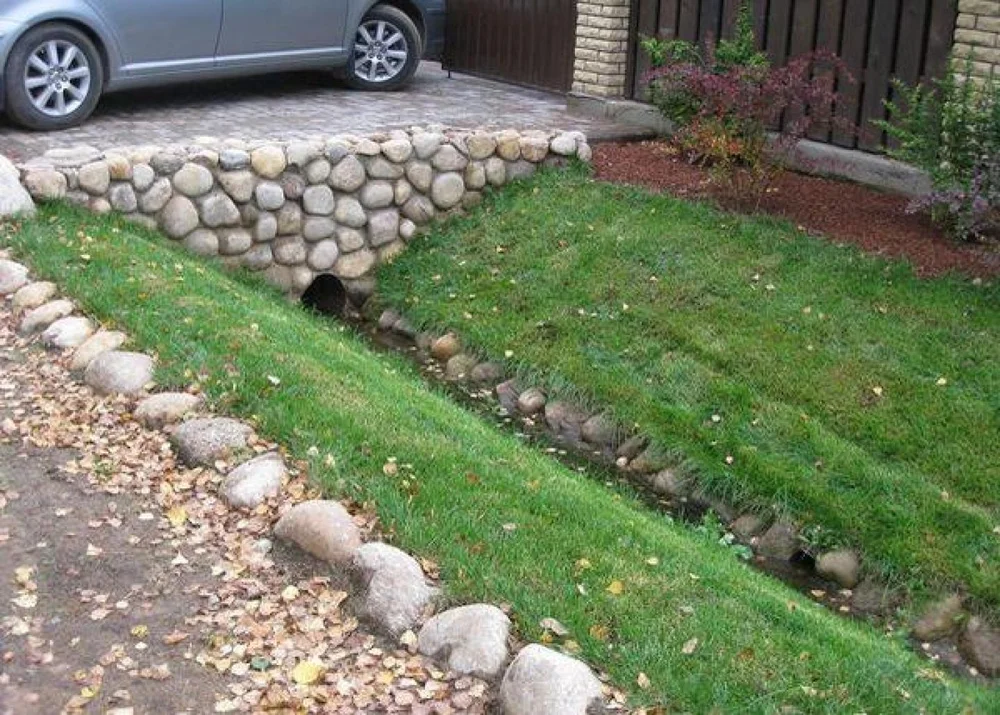

Есть и альтернативный вариант устройства дренажа на участке — технология дренажных канав. Это наиболее простой и экономичный способ осушения почвы. По периметру участка и в местах уклонов нужно выкопать V-образные или трапециевидные канавы глубиной 50–70 см. Вода движется по ним самотеком. Это решение гораздо дешевле, чем вариант с лотками, но есть несколько недостатков. Выглядит такая конструкция неэстетично, чистить канавы приходится часто, а еще стенки регулярно осыпаются.

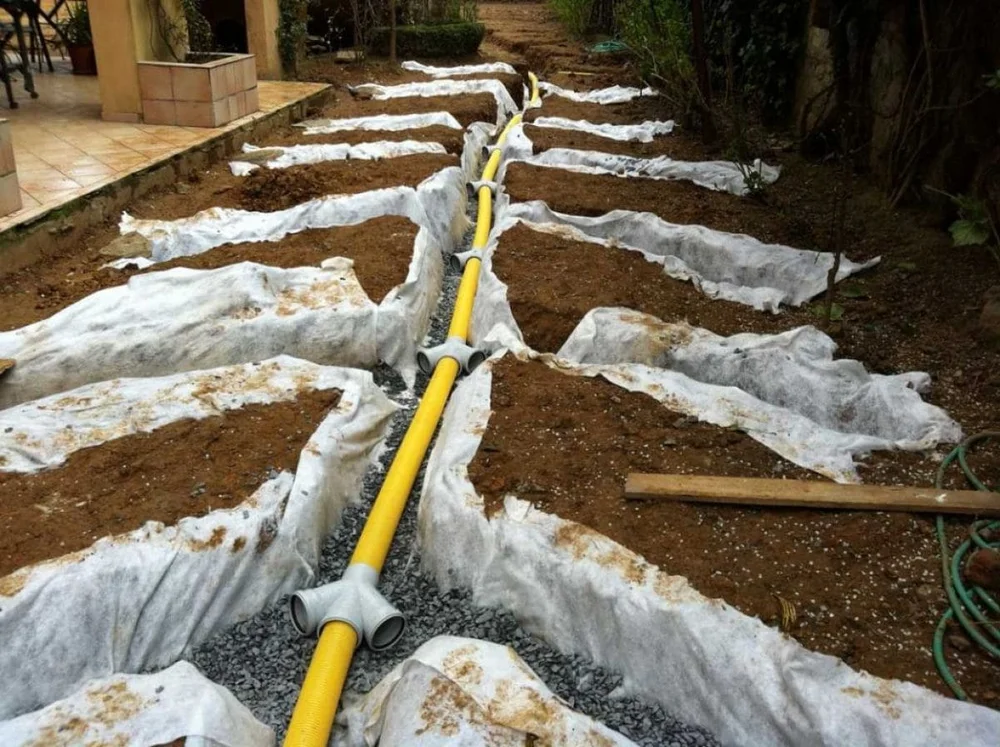

Глубинный

Если проблема не в лужах на поверхности, а в постоянно мокром, заболоченном грунте, необходим более серьезный подход. Нужен глубинный дренаж — сеть специальных перфорированных труб, уложенных в траншеи ниже уровня промерзания почвы. Обычно это от 70 до 150 см, точное значение зависит от региона.

Через отверстия в трубы просачивается избыточная грунтовая вода, которая затем самотеком отводится за пределы участка. Это сложная, но единственно эффективная система для глинистых почв с высоким уровнем грунтовых вод. Обустроив ее, можно радикально решить проблему осушения территории.

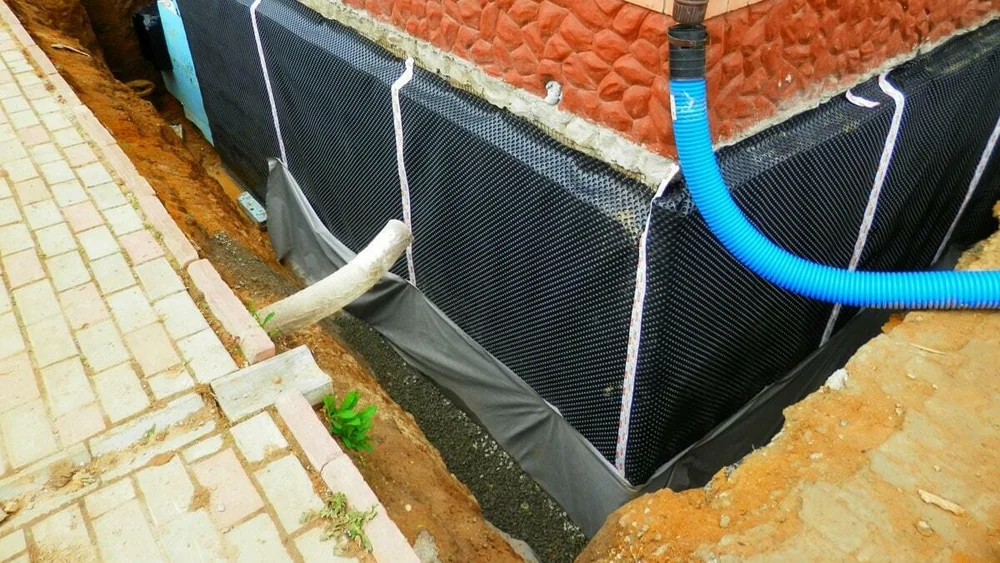

Пристенный

Если в доме есть подвал, глубокий фундамент или другое подземное сооружение, понадобится защищать его от влаги. Для этого обычно монтируется пристенный дренаж. Он устанавливается вплотную к стенам фундамента на этапе строительства дома, сразу после гидроизоляции. Дренажная труба укладывается ниже подошвы фундамента. Ее задача — перехватить и отвести так называемую «верховодку», т. е. воду, которая скапливается в пазухах котлована вокруг дома.

Если здание уже построено или эффективности пристенной системы не хватает, нужно делать кольцевой дренаж. Он организуется на расстоянии от 5 до 8 метров от фундамента, образуя защитный контур из подземных труб.

Планирование дренажной системы на участке

Работа «на глазок» почти гарантированно приведет к тому, что система либо не заработает, либо быстро выйдет из строя. Поэтому лучше уделить время качественному проектированию, разделив его на несколько этапов.

Подготовительные работы

Первым делом нужно провести своего рода диагностику. Ваша задача — понять, как вода ведет себя. Для этого не требуется специального образования, достаточно внимательности.

Начните с оценки рельефа. Понаблюдайте за территорией во время сильного дождя или сразу после него. Визуально отметьте, куда стекают потоки, где образуются промоины и долго не высыхающие лужи. Определите самую высокую и самую низкую точки. Этот естественный уклон станет вашим главным помощником, ведь вода всегда движется сверху вниз. Именно он и будет диктовать направление прокладки каналов, когда вы будете делать дренажную систему на участке.

Затем переходите к анализу состава почвы. Простой полевой тест даст достаточно информации. Выкопайте яму глубиной примерно на штык лопаты, возьмите горсть грунта со дна, слегка смочите и попробуйте скатать между ладонями. Если масса легко формируется в тонкий и гибкий жгут, значит, у вас глинистый грунт с очень низкой водопроницаемостью. Если колбаска скатывается, но при сгибании трескается — это суглинок, водоотвод ему необходим. А если грунт вообще не скатывается и рассыпается, то вам повезло с песчаной почвой, которая обычно хорошо пропускает воду. В этом случае серьезная система не нужна.

Следующий важный этап — поиск места, куда будет уходить вся собранная жидкость. Этот вопрос нужно решить до начала любых работ, ведь без продуманного водосброса вся система окажется бесполезной. Рассмотрим все возможные варианты, чтобы выбрать подходящий для вашего случая:

• Центральная ливневая канализация. Это самый надежный и правильный способ водоотведения. Вода будет сразу уходить в общую систему, что избавит вас от дальнейших хлопот. Однако такая канализация есть далеко не в каждом поселке. Если она доступна, вам нужно получить официальное разрешение на врезку, а это потребует некоторого времени и серьезных финансовых затрат.
• Придорожная канава. Самый распространенный вариант для частных домов. Если по границе проходит канава, можно вывести в нее дренажную трубу. Важно заранее согласовать это с соседями, если траншея общая, и убедиться, что она справится с дополнительным потоком воды без размыва берегов.
• Естественный водоем. Хорошее решение для устройства дренажа на участке, рядом с которым есть ручей или пруд. Вода будет уходить самотеком, но нужно проследить, чтобы выход трубы находился выше среднего уровня воды в водоеме. В противном случае жидкость может потечь обратно на ваш участок.
• Фильтрующий колодец. Его обустраивают, когда вывести воду за территорию невозможно. Для этого нужно выкопать шахту глубиной не менее 2 м, укрепить стенки кольцами или трубой, а дно засыпать щебнем. Вода из системы будет поступать в эту емкость и медленно фильтроваться в глубокие слои грунта. Важно помнить, что такой колодец эффективно работает только на песчаных почвах, на глине он быстро переполнится.
• Накопительный колодец. На глинистых участках часто устанавливают герметичную емкость. Вся влага стекает в этот резервуар и накапливается до тех пор, пока не заполнит бочку. Когда это произойдет, нужно будет откачать жидкость за пределы территории или использовать ее для полива. Этот способ требует контроля за уровнем воды и расходов на электроэнергию для регулярной работы насоса.
• Сброс на рельеф. Если территория имеет значительный уклон, поток можно направить самотеком в сторону лесополосы или низины. Этот способ прост, но требует особой ответственности. Необходимо убедиться, что ваш сток не затопит чужую территорию и не создаст неудобств окружающим.

Понять, как правильно сделать дренаж на участке своими руками, можно только после тщательного изучения имеющихся условий. Мы спросили у эксперта, какую систему лучше использовать для основных видов грунтов:

Создание схемы дренажа на участке

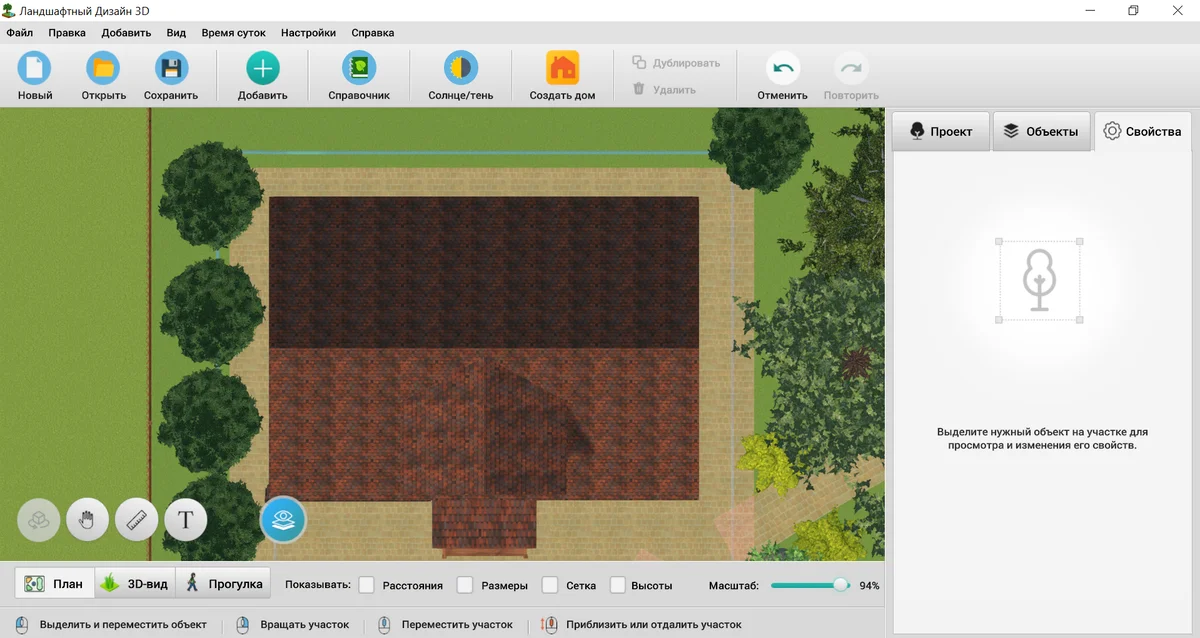

После изучения местности нужно перенести все идеи на план. Этот документ поможет не запутаться, точно рассчитать материалы и ничего не забыть при монтаже.

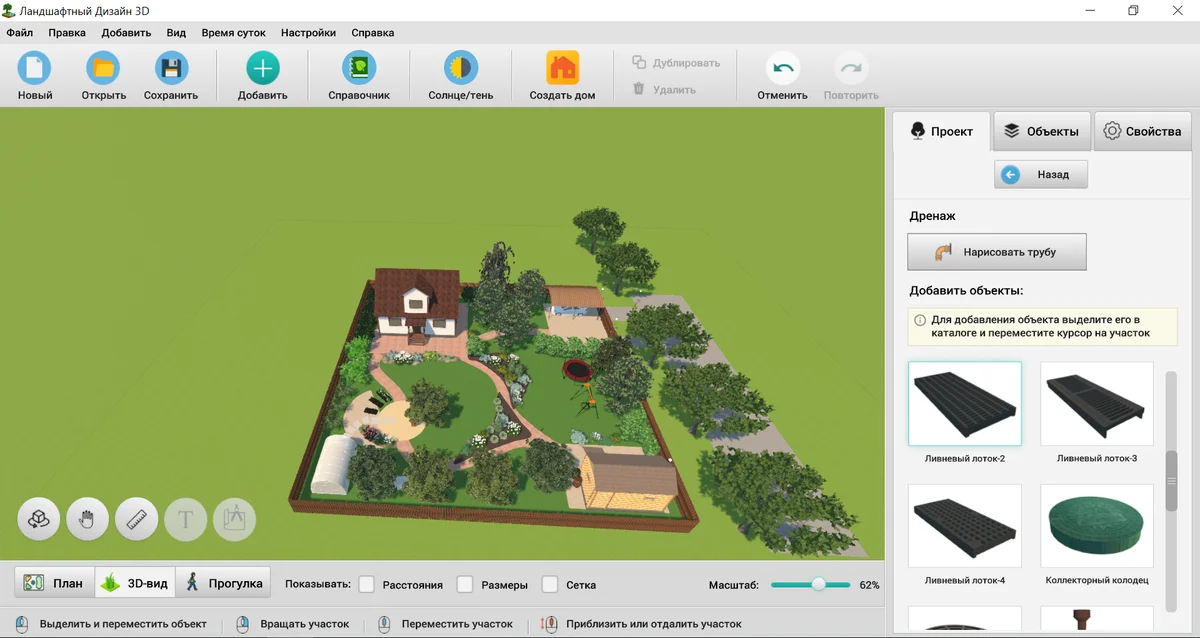

Можно просто набросать схему от руки на бумаге, но так будет неудобно тестировать разные решения. Гораздо практичнее использовать специальную программу для проектирования, например, Ландшафтный Дизайн 3D. В ней вы легко расставите на плане постройки, деревья, садовые дорожки и другие объекты. Возможности программы не ограничиваются визуалом. Тут можно прокладывать коммуникации: электрику, канализацию и продумать дренаж. Благодаря этому вы увидите, как будущий водосток впишется в ваш ландшафт еще до того, как возьмете в руки лопату.

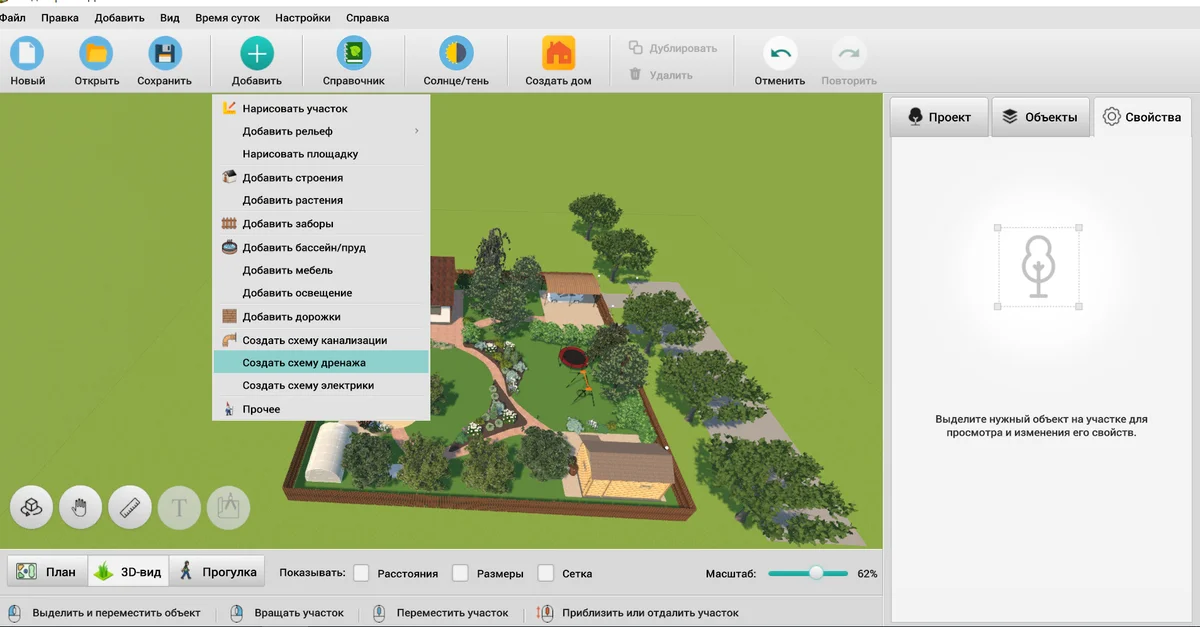

Чтобы создать схему дренажа на участке, нажмите на кнопку «Добавить» на верхней панели. Откроется выпадающее меню, в котором нужно выбрать соответствующий пункт.

Справа появится дополнительная панель с каталогом оборудования для водостока. В нем есть лотки, решетки, колодцы, трубы и другие объекты. Если вам нужна сложная система, включающая в себя нестандартное оборудование — добавьте его. Для этого достаточно загрузить файл в формате FBX в программу.

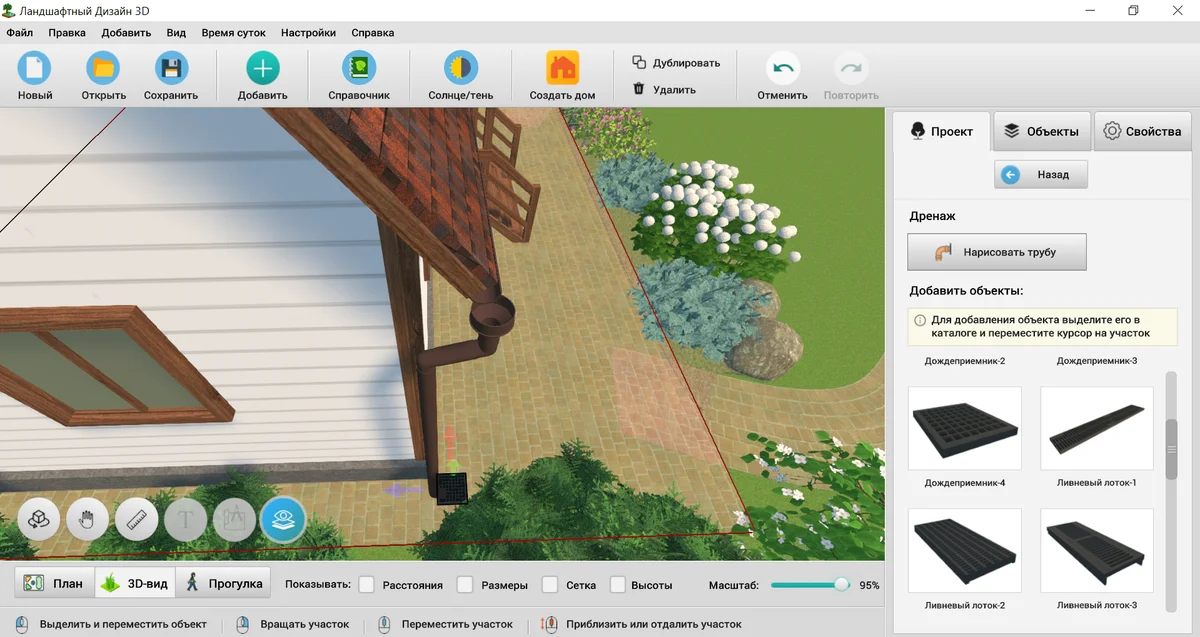

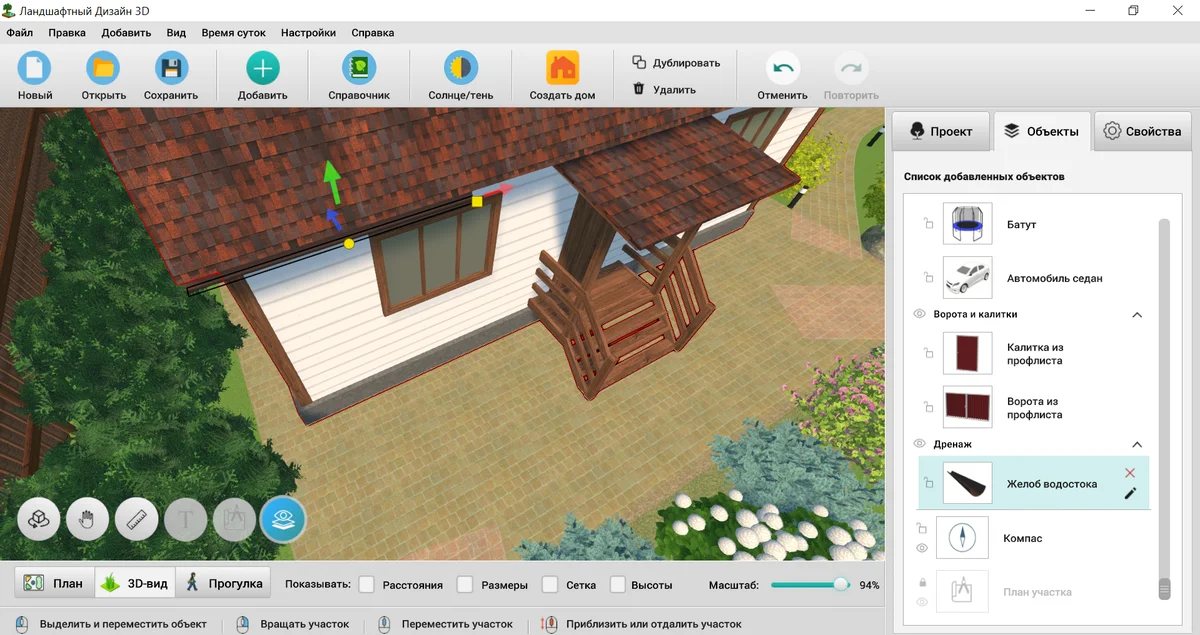

Добавьте водосточные лотки под крышу здания. Проложите от них водосток к цоколю. Возле дома добавьте ливневку и смонтируйте кольцевую трубу вокруг здания.

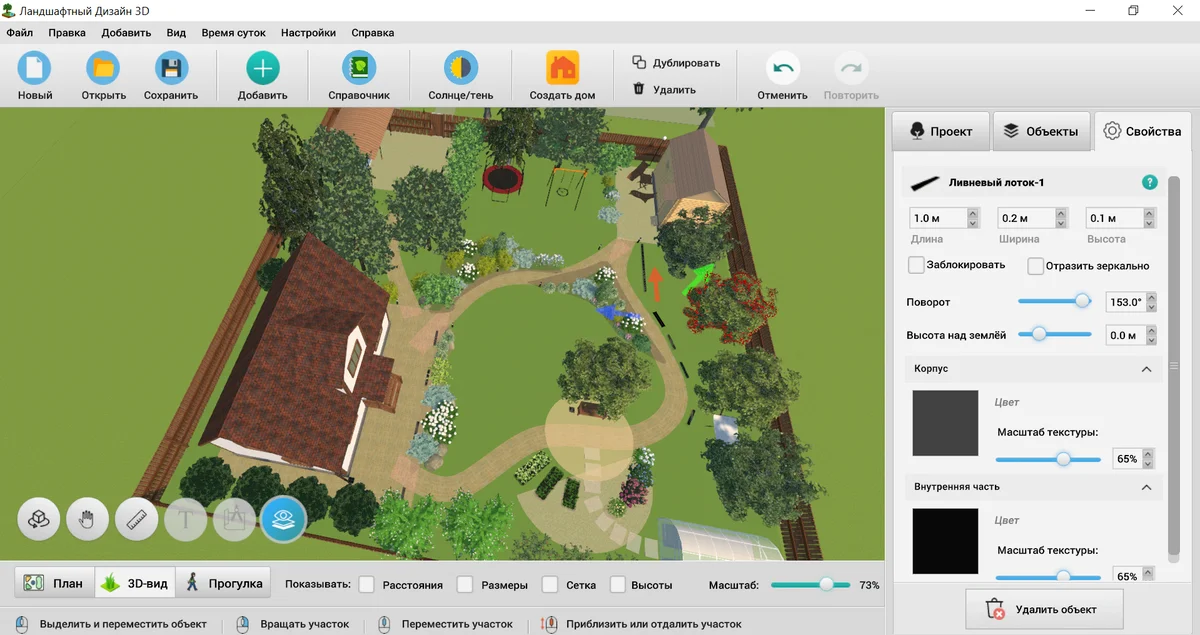

Затем разместите дополнительные точки водосбора и соедините их.

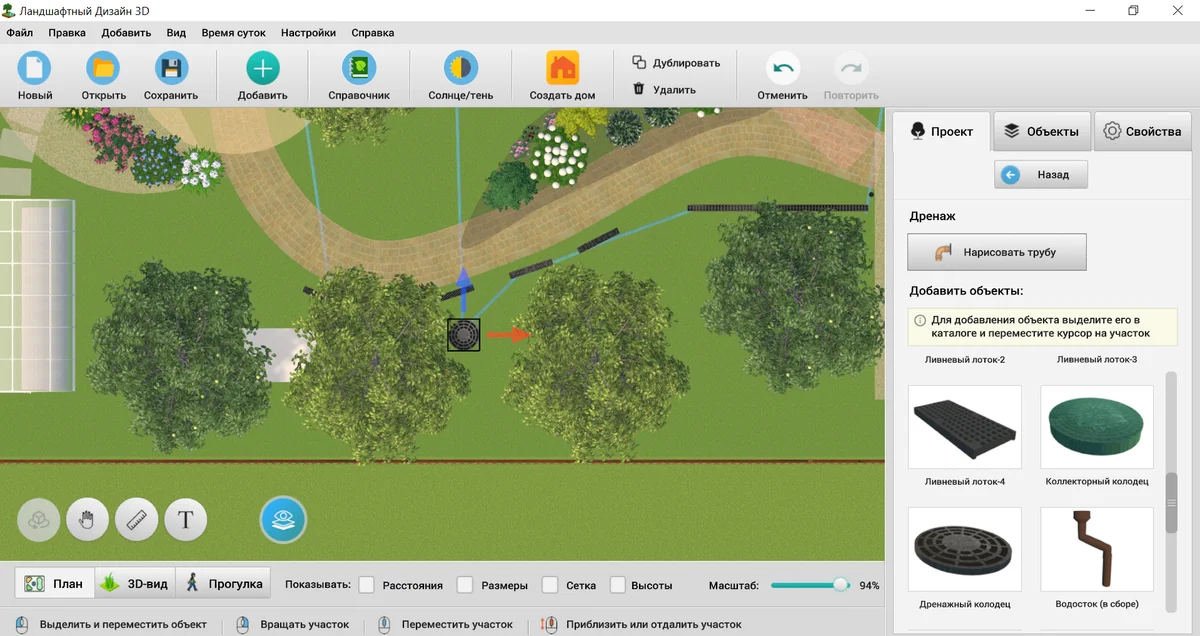

В конце определите местоположение дренажного колодца или продумайте, куда именно будете сбрасывать лишнюю жидкость.

Благодаря плану вы сможете понять, где лучше размещать трубопроводы, в каком порядке собирать системы и каких ошибок стоит остерегаться. Скачайте Ландшафтный Дизайн 3D сейчас и будьте уверены в своих решениях!

Как сделать дренаж на участке своими руками

Теперь пора собирать все необходимое для практической работы. Для начала подготовьте инструменты. Вам точно понадобятся лопаты: штыковая для копки и совковая для выгребания грунта. Рулетка, колышки и прочный шнур помогут точно разметить траншеи по плану. Еще будет нужен уровень или лазерный нивелир, чтобы добиться правильного уклона труб.Также пригодятся тачка для вывоза земли, острые ножницы для резки геотекстиля и ручная трамбовка. Материалов понадобится немало, лучше сохраните себе чек-лист:

• гофрированные перфорированные трубы из ПНД диаметром 110 мм;
• геотекстиль плотностью от 200 г/м²;
• гранитный или гравийный щебень фракции 20–40 мм;
• крупный или средний песок;
• смотровые колодцы для прочистки;
• коллекторный колодец с дном или без него;
• муфты и тройники для соединения коммуникаций;
• колышки и шнур для разметки.

Если все инструменты и материалы собраны, а план готов, можно переходить к монтажу. Рассмотрим последовательность действий для трех разных типов.

Монтируем поверхностный дренаж

1. Разметьте территорию колышками и шнуром. Четко перенесите план расположения лотков с чертежа на местность. Следите за постоянным уклоном, он должен быть минимум 1 см на каждый метр длины в сторону точки водосброса.
2. Выкопайте траншеи. Глубина должна равняться высоте лотка + 5–10 см на основание. Сделайте ширину траншеи на 10–15 см больше лотка для удобства монтажа.
3. Подготовьте основание и утрамбуйте дно. Для надежности залейте тонкую бетонную стяжку или создайте плотную подушку из утрамбованного песка. Такая основа обеспечивает устойчивость лотков.
4. Установите оборудование. Уложите лотки на основание, выравнивая по шнуру и проверяя уклон уровнем. Соедините элементы между собой. На врезках в магистральную трубу обязательно смонтируйте уловители для задержки песка и мусора.
5. Закрепите защитные решетки. Затем заполните пространство между лотками и стенками траншеи песком и щебнем, тщательно трамбуя каждый слой.

Монтируем глубинный дренаж

1. Перенесите схему на рельеф и выкопайте траншеи. Разметьте будущую сеть так же, как и в первом случае. Затем выкопайте траншеи глубиной 70–100 см для общего осушения. Сразу формируйте уклон дна в 2–3 см на метр, постоянно контролируя его нивелиром.
2. Создайте фильтрующую подушку. Застелите дно канавы и ее стенки геотекстилем с небольшим запасом. Насыпьте слой песка 10 см, выровняйте с уклоном и утрамбуйте. Добавьте слой щебня фракции 20–40 мм толщиной 15–20 см.
3. Проложите дренажные трубы. Укладывайте их отверстиями вниз на щебень и соединяйте муфтами. На каждом повороте и через 40–50 метров на прямых участках обязательно установите смотровые колодцы для будущей прочистки.
4. Засыпьте трубы щебнем. Полностью покройте трубы мелким камнем и галькой. Аккуратно заверните края геотекстиля внахлест, создав замкнутый фильтрующий контур вокруг щебеночной обсыпки.
5. Выполните обратную засыпку. Заполните траншею песком на 2/3 глубины, увлажните для уплотнения. Завершите работу, засыпав все вынутым грунтом, и создайте небольшой холмик для компенсации усадки.

Монтируем кольцевой дренаж

1. Выкопайте траншею по периметру здания. Отойдите на расстояние 5–8 метров от цоколя. Для эффективной защиты фундамента глубина траншеи должна быть на 30–50 сантиметров ниже подошвы.
2. Сформируйте уклон дна в сторону коллекторного колодца. Создайте и проверьте нивелиром постоянный уклон минимум 2 см на метр. Исправить его после укладки материалов будет практически невозможно.
3. Смонтируйте контур. Последовательно уложите геотекстиль, песчаную подушку 5–10 см толщиной, слой щебня 10–15 см. Проложите трубу, засыпьте ее щебнем и оберните геотекстилем. Особое внимание уделите герметичности соединений труб с колодцами.
4. Организуйте водосброс. Отведите собранную воду в коллекторный колодец в нижней точке системы. Засыпьте траншею сначала песком, затем грунтом, аккуратно трамбуя.

Ошибки при создании дренажа

Резюмируем

Чтобы сделать правильный дренаж на участке, нужен системный подход. Следуйте алгоритму:

1. Проведите детальную диагностику. Отметьте места скопления воды и направление потоков. Выкопайте контрольную яму, чтобы оценить скорость впитывания и тип грунта.
2. Определите тип необходимой системы. Для отвода дождевых вод с крыши и площадок достаточно точечного дренажа и линейных лотков. Для борьбы с заболачиванием на глинистой почве потребуется глубинная система из перфорированных труб. Для защиты фундамента обязателен пристенный дренаж.
3. Найдите точку сброса. Жидкость может уходить в ливневую канаву, водоем, дренажный колодец или центральную канализацию.
4. Создайте подробный проект. Нанесите на план все элементы, включая трассы труб, места установки колодцев, направление и величину уклона. Используйте программу для ландшафтного проектирования, чтобы визуализировать проект и точно рассчитать количество необходимых материалов.
5. Подготовьте материалы и инструменты. Закупите качественные трубы, геотекстиль, щебень нужной фракции, песок и пластиковые колодцы. Из инструментов обязательно потребуются лопаты, нивелир для контроля уклона, рулетка и трамбовка.
6. Выполните монтаж, строго соблюдая технологию. Обеспечьте уклон 2–3 см на метр, используйте геотекстиль для защиты от заиливания, установите смотровые колодцы.
7. Проведите испытание. Убедитесь, что жидкость достигает точки сброса.
